Революция на рынке оснежения

TR8: Инновационная технология с новым мотором

TR8 впечатляет новаторской концепцией в сочетании с проверенными технологиями «ТехноАльпин». Упрощение технического обслуживания за счет новой концепции корпуса и разработки новой технологии привода позволяет назватьTR8 революционным снегогенератором на рынке оснежения. Это позволяет производить снег оптимального качества в любых условиях, гарантируя максимальную эффективность на всех уровнях.

Передовое техническое обслуживание

Уникальный привод

Новаторская технология

Передовое техническое обслуживание

Откидываемая вбок крышка, небольшая высота и съемное переднее кольцо обеспечивают наиболее простой доступ ко всем основным компонентам TR8, причем на уровне глаз.

Уникальный привод

TR8 — первый cнегогенератор, у которого пропеллер и компрессор приводятся в движением одним электродвигателем с непревзойденным уровнем эффективности.

Новаторская технология

В TR8 новая технология привода и новаторская конструкция корпуса устанавливают не достижимые ранее технологические стандарты.

Превосходная технология — простое обслуживание

Функциональный, обтекаемый дизайн TR8 обеспечивает беспрецедентную простоту в обслуживании. Встраивание метеостанции, рабочего прожектора и сигнальных ламп в корпус турбины упрощает все виды технического обслуживания. Простота в обслуживании выходит на революционный уровень за счет новой крышки, которую можно открывать сбоку. Небольшая высота конструкции и малый вес придают TR8 высокую устойчивость и оптимальную управляемость.

Технические компоненты

Технические данные

Конструкции

Буклеты

Фото и видео

Технические компоненты

Мотор для максимальной производительности

Впервые вентилятор и компрессор снегогенератора приводятся в движение одним лишь электродвигателем. При этом речь идет о безмасляном роторно пластинчатом компрессоре, который характеризуется еще более равномерным выходом сжатого воздуха, сниженным весом и простотой в техническом обслуживании. Благодаря двигателю с постоянными магнитами и преобразователем TR8 достигает эффективности IE4. При равном с предшествующей моделью T40 потреблении тока и значительно увеличенной производительностью по воздуху TR8 может работать в куда более обширном диапазоне напряжений. При этом мотор всегда функционирует с оптимальным КПД.

Турбина

Испытанное низкое число оборотов, которое уже используется в других снегогенераторах от «ТехноАльпин», находит применение и в концепции турбины TR8. Благодаря низкой частоте вращения на уровне 1780 оборотов в минуту в сочетании с закрытым турбинным двигателем TR8 обладает плавным ходом, пониженным уровнем шума и устойчивостью к вибрации. Кроме того, уменьшен уровень звука машины, и отрегулирована частота тона. Что делает работу команды оснежителей более приятной и дает возможность использовать TR8 в непосредственной близости от населенных пунктов.

Охлаждение сжатого воздуха

Благодаря охлаждению сжатого воздуха в контуре циркуляции воды блока клапанов воздух всегда оптимально охлажден. В результате больше не требуется переключение между охлаждением и нагреванием, что позволяет добиться относительно постоянной температуры воды. Это обеспечивает достаточное охлаждение сжатого воздуха в диапазоне предельных температур, однако охлаждение воздуха практически не увеличивается при более низких температурах. Таким образом, охлаждение остается постоянным в любом температурном диапазоне.

Комплексная конструкция

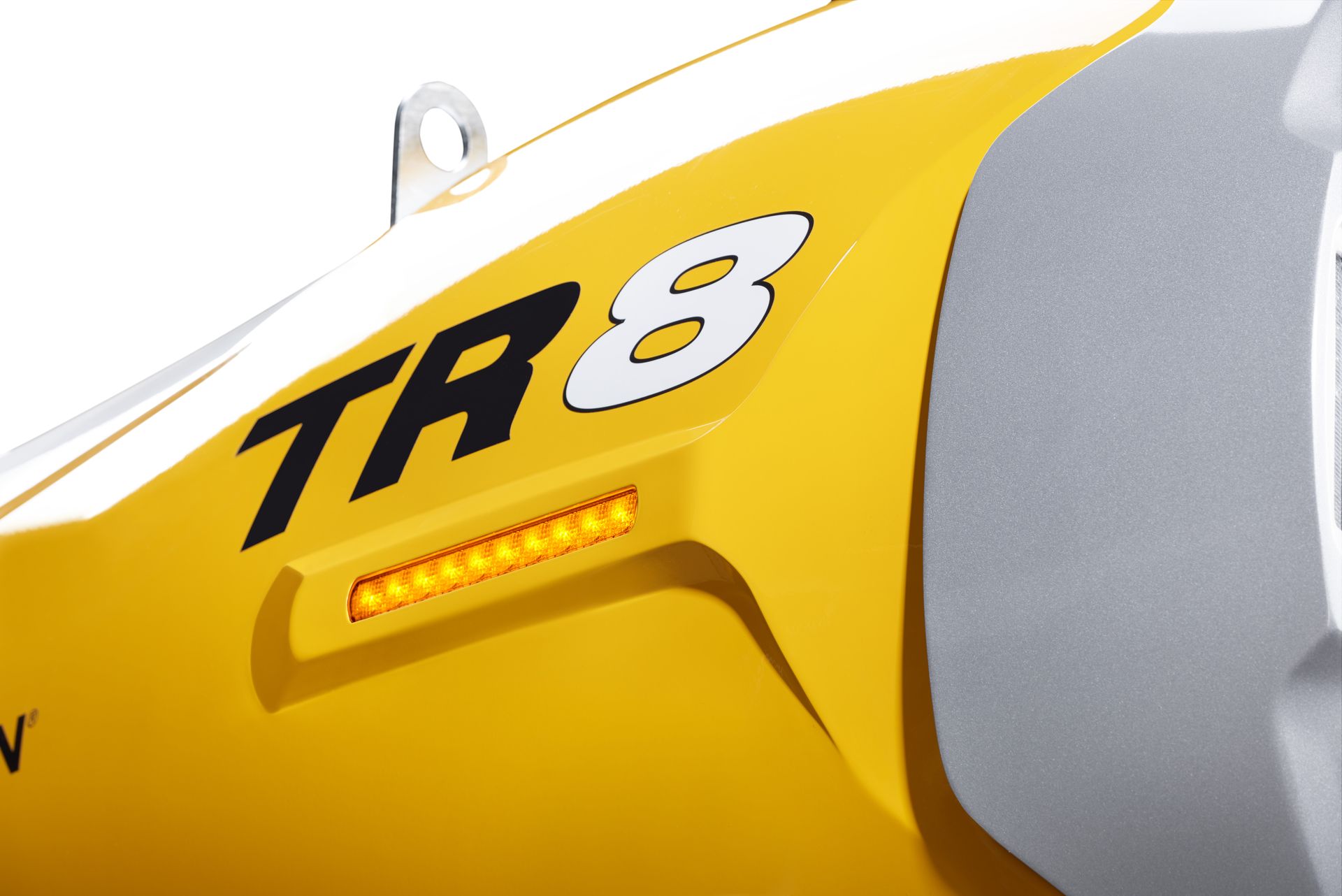

Метеостанция, светодиодные рабочие прожекторы и светодиодные сигнальные лампы встроены в навесную обшивку турбины. Это обеспечивает TR8 обтекаемую конструкцию, в то же время сохраняя максимальную простоту в обслуживании.

Клапанная технология и фильтр для воды

У всех вентиляторных снегогенераторов ТехноАльпин в зависимости от температуры могут подключаться или отключаться форсунки. Это гарантирует неизменно высокое качество снега. Благодаря блоку клапанов эта регулировка осуществляется просто и плавно. Сменный элемент фильтра для воды из высококачественной хромоникелевой стали типа WEDGE WIRE компактно встроен в блок клапанов. Он чрезвычайно износоустойчив, поскольку не имеет сварного шва.

Кольцо форсунок

Вентиляторные снегогенераторы TechnoAlpin снабжены износостойкими форсунками Quadrijet с керамической вставкой. Керамическая вставка гарантирует высокую износостойкость даже при использовании агрессивной воды. Четырехструйная технология дает оптимальное и равномерное распыление и, как следствие, наивысшее качество снега. Компания «ТехноАльпин» использует эту передовую технологию с 1992 года, применяя точечную систему нагрева в кольце форсунок для снижения энергопотребления.

Технические данные

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение	400 (340–500) В
Номинальная частота	50 Гц
Номинальный ток	32,5* A
Штекерный разъем	5x63 A
Номинальная мощность – самый большой мотор (турбина)	18,2 кВт
Нагрев	0,5–1,6 кВт

РАЗМЕРЫ

Длина снегогенератора	1625 мм
Ширина снегогенератора	1450 мм
Высота снегогенератора	1860 мм
Высота мобильного шасси	350 мм
Общая высота	2220 мм
Длина [макс.]	3000 мм
Длина (без дышла)	2700 мм
Длина [без передней опоры]	2350 мм
Ширина [макс.]	2350 мм
Ширина колеи [колёса]	2000 мм

ВЕС

Снегогенератор – Компрессор	640 кг
Несущая рама с опорами	165 кг
Подъёмный крюк	13 кг
Комплект мобильного шасси (GRPT0013)	75 кг
Комплект мобильного шасси (GRPT0056)	60 кг

РАЗНОЕ

Рабочая температура	-12,5 °C
Частота вращения	1765 об/мин
Наклон турбины	45°
Поворот по горизонтали	360°
Вращение по оси (автоматическое)	180°

ВОДА

Рабочее давление воды	8–40 бар
Фильтр для воды	250 микрон
Подключение воды – Камлок	2"

КОНФИГУРАЦИЯ СОПЕЛ

Нуклеатор	6
Фиксированные форсунки - типа Quadrijet	6
Подключаемые форсунки - типа Quadrijet	12

Примечание: Возможны технические изменения.

Данные соответствуют типу установки и/или стране установки (всегда относятся к монтажным схемам).

* Измеренные значения при номинальном напряжении на высоте 1500 м над уровнем моря и температуре 0 °C.

Конструкции

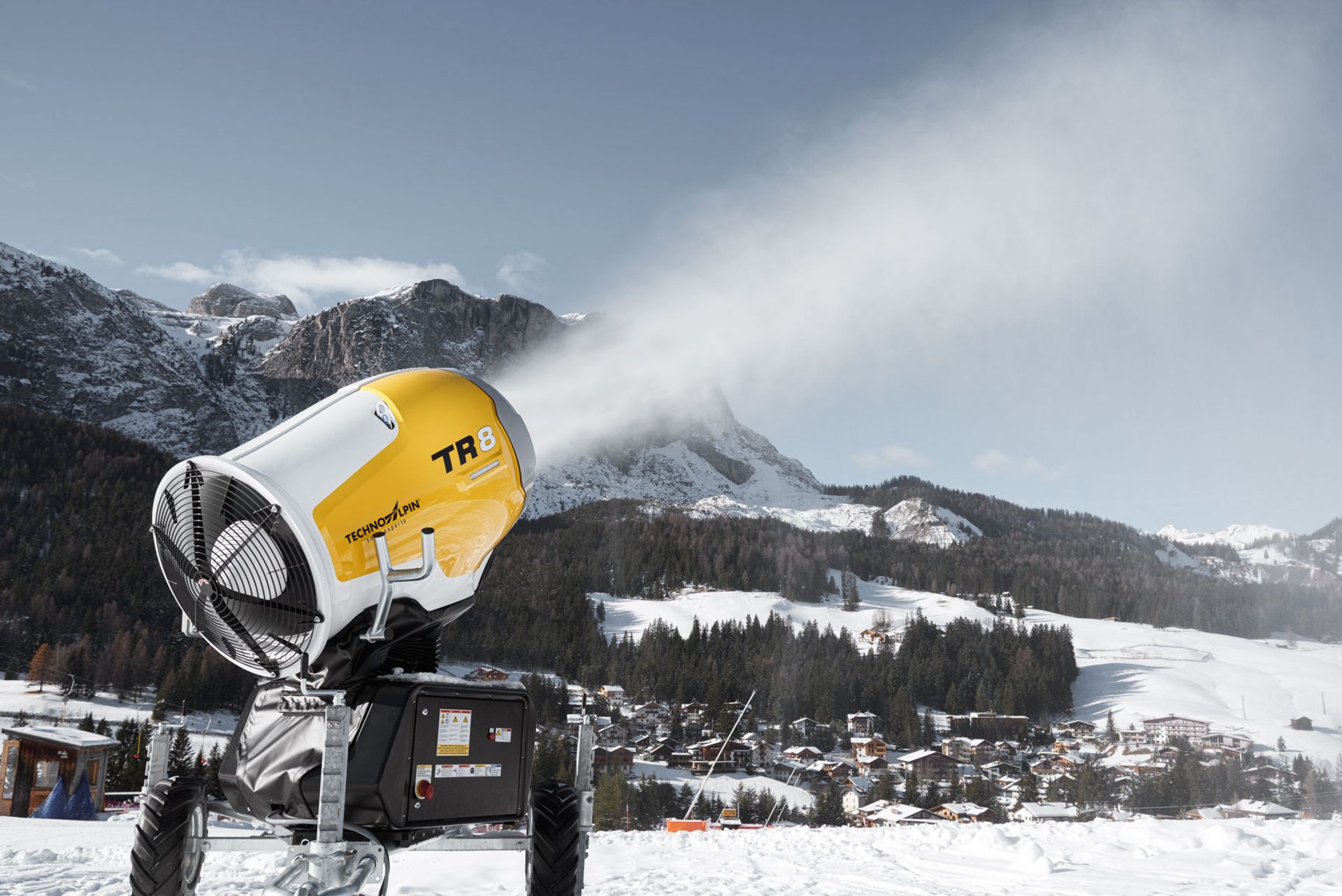

Мобильная конструкция

Оптимизированы маневренные возможности и баланс снежной пушки. Продуманное расположение таких основных узлов, как мотор, компрессор, электрошкаф и блок клапанов вокруг центральной оси, а также заниженный центр тяжести лишь незначительно увеличивают вес машины по сравнению с другими вентиляторными снегогенераторами, несмотря на ее габариты.

Двусоставная несущая рама с опорами

Благодаря приобретаемому отдельно двусоставному шасси конструкция просто переоборудуется из мобильного варианта в стационарную установку на подъемнике. При этом передняя часть шасси демонтируется всего несколькими манипуляциями на табличке ратрака, а аппарат устанавливается и крепится непосредственно на каретке подъемника. Затем демонтируются опоры и задняя часть шасси.

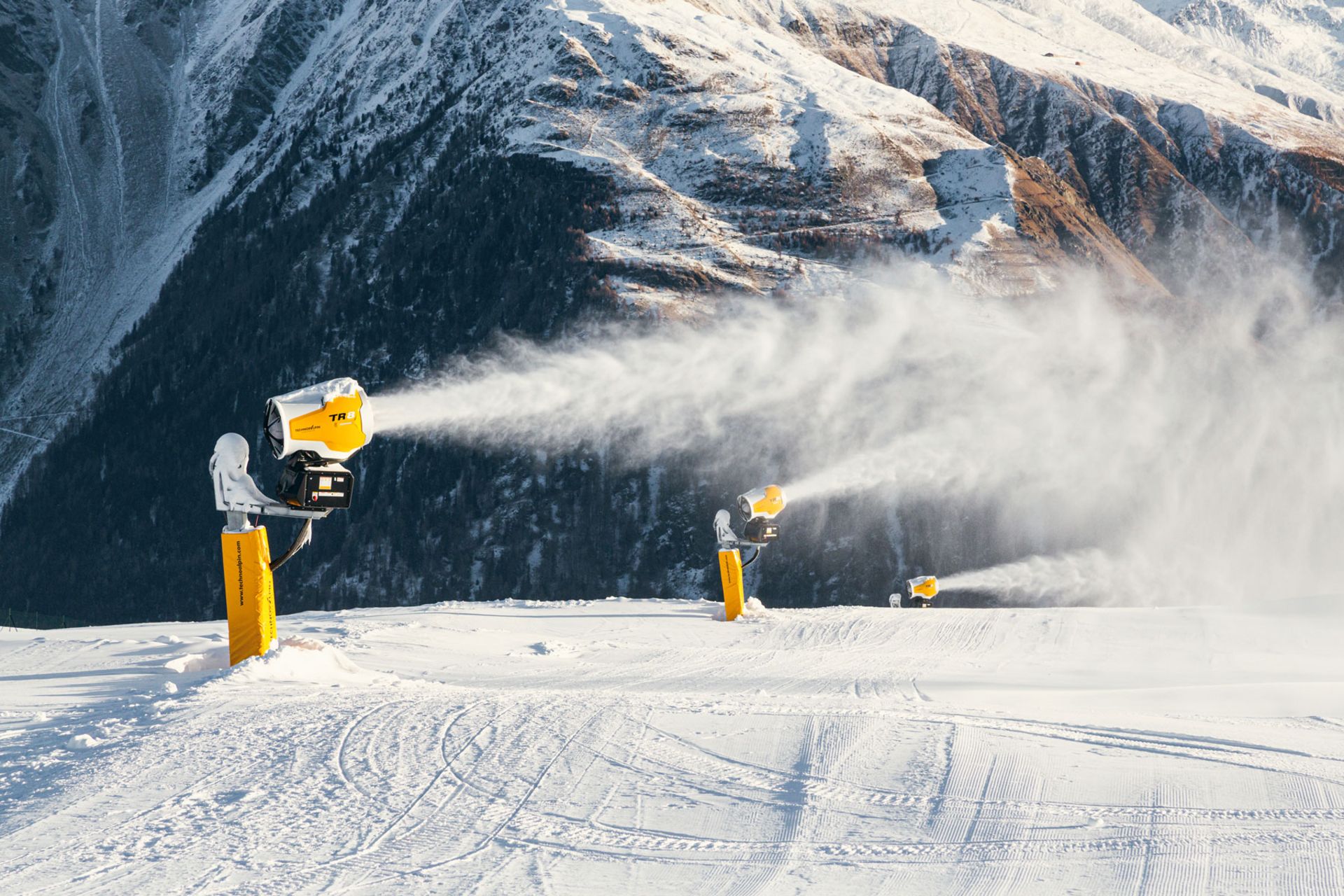

Установка на опоре

Типичной областью применения для этой стационарной установки на опоре являются труднодоступные отрезки горнолыжных трасс с большой потребностью в снеге. Более высокое положение снегогенератора улучшает производительность оснежения. Опора представляет собой стальную колонну высотой 1,6 м, монтажная основа имеет высоту 20 см. Монтаж упрощается за счет низкой массы конструкции. Защитные покрытия для защиты от удара, а также инспекционная площадка относятся к стандартной комплектации установки.

Установка на подъемнике

При установке на подъемник cнегогенератор крепится к стальной колонне высотой 3,5 м или 4,5 м, которая оборудована машинной платформой с возможностью подъема и спуска. У него имеется центрирующее устройство для простой первой или воздушной установки. Управление снегогенератором осуществляется с земли посредством дистанционного управления по Bluetooth® или выносной панели управления на высоте уровня глаз (поставляется дополнительно).
Имеются подъемники с ручным устройством, HIT-TRAC 8 или гидравлической системой. Техническое обслуживание при этом осуществляется с помощью различных систем. У подъемника с ручным устройством снегогенератор может опускаться для техобслуживания с помощью подъемного механизма. Подъемник для HIT-TRAC 8 может приводиться в действие с помощью механического устройства с канатной тягой HIT-TRAC 8. Тяговый канат направляется посредством группы роликов на верхней оконечности подъемника и направляющего ролика на каретке, и таким образом происходит подъем или опускание снегогенератора вместе с кареткой. У гидравлического подъемника снегогенератор поднимается или опускается с помощью электронасоса и гидравлического цилиндра внутри колонны подъемника.

Установка на консоли

Снежные пушки можно устанавливать на несущей консоли длиной 12 м. Типичные области применения: широкие участки с недостаточным снежным покровом, где в результате воздействия ветра требуется размещение снегогенератора на лыжной трассе. Обслуживание снегогенератора осуществляется посредством дистанционного управления через Bluetooth® или выносной панели управления на высоте уровня глаз.
